Localisation des boîtes à fusibles Peugeot 206 2.0 HDi : intérieur et compartiment moteur
La Peugeot 206 2.0 HDi dispose de plusieurs blocs de protection électrique répartis entre l’habitacle et le compartiment moteur. La majorité des fusibles de service courant se trouvent à l’intérieur, sous la face avant côté conducteur, en bas. Pour y accéder, il faut généralement tourner le verrou du couvercle à 90° à l’aide d’un tournevis plat ou d’une pièce de monnaie, puis retirer le couvercle du porte-fusibles.
Sur la face intérieure du couvercle sont souvent rangés des fusibles de remplacement et une petite pince extractrice. Ce dispositif facilite le remplacement sur route, mais il est impératif de replacer le couvercle correctement pour conserver l’étanchéité et la protection contre la poussière. Les fusibles accessibles depuis l’habitacle protègent notamment l’allume-cigare, l’éclairage intérieur, la radio et les commandes d’essuie-glace.

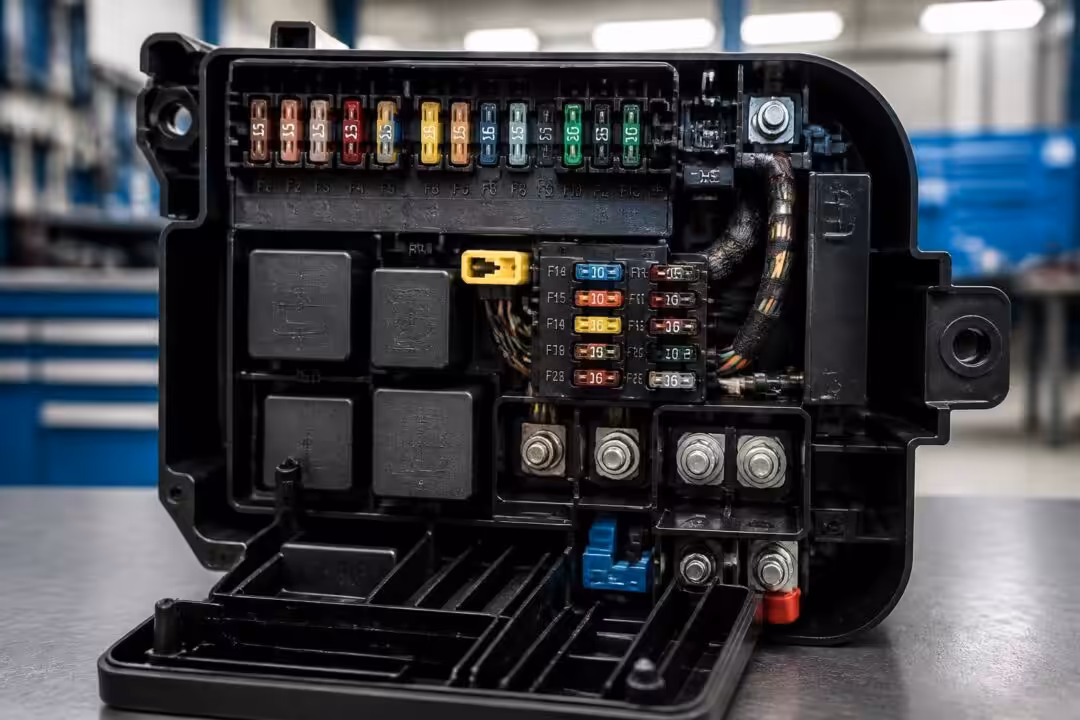

Dans le compartiment moteur, le boîtier de fusibles protecteurs principaux est situé près de la batterie ou du passage de roue. Ce bloc contient des fusibles et des relais dédiés aux fonctions à fort courant, comme le ventilateur de refroidissement, la pompe d’injection et les phares. Les modèles antérieurs à 2002 et les versions restylées après 2002 présentent des différences d’implantation et d’affectation : il est donc essentiel d’identifier l’année et le type de moteur avant d’intervenir.
| Circuit | Localisation | Ampérage typique |
|---|---|---|
| Éclairage intérieur | Habitacle | 10 A |
| Phares | Compartiment moteur | 60 A (maxi) |
| Pompe à carburant | Variable selon modèle | 10 A ou 25 A |
| Ventilateur de refroidissement | Compartiment moteur | 60 A ou plus |
Différences selon les années et motorisations
les Peugeot 206 fabriquées entre 1998 et 2008 peuvent embarquer des moteurs essence (1.1, 1.4, 1.6, 1.9) ou diesel (dont les 2.0 HDi). Les versions restylées ont parfois déplacé certains relais ou ajouté des modules électroniques. Par exemple, le relais de la pompe à carburant est souvent intégré dans le bloc sous le capot sur certains modèles, tandis qu’il se trouve à l’intérieur du boîtier dans d’autres.
Pour le propriétaire pressé, une astuce pratique : photographier le couvercle et la disposition avant démontage permet de replacer chaque fusible à son emplacement d’origine. Dans un scénario courant, un conducteur qui perd l’alimentation des phares pourra vérifier trois points : le fusible dédié sous le volant, les fusibles de puissance sous le capot et l’état du relais de phares.
Précautions à observer : les fusibles de puissance (MAXI) et les fusibles à très fort courant exigent une attention particulière. Leur remplacement ou toute intervention sur les circuits haute intensité doit, selon le fabricant, être réalisé par un professionnel qualifié pour éviter tout risque d’incendie ou de dommage électronique.
En pratique, la première manipulation après repérage consiste à couper le contact et retirer la clé, puis à localiser visuellement tout signe de corrosion ou de surchauffe autour des connecteurs. Une fois le problème localisé, remplacer un fusible grillé par un élément de même ampérage et vérifier la cause du court-circuit évite les remplacements répétés.
Insight : vérifier l’année et le niveau d’équipement de la 206 avant toute intervention permet de gagner du temps et d’éviter des erreurs d’affectation des fusibles.
Interpréter le schéma fusible 206 2l HDi : lecture détaillée des circuits
Lire correctement le schéma des fusibles d’une Peugeot 206 2.0 HDi suppose de comprendre les appellations, les numéros et les valeurs en ampères. Les schémas classiques distinguent deux périodes : la disposition jusqu’en 2002 et celle après 2002. Les numéros de fusibles (par ex. F1 à F34 sous le capot, et 1 à 33 dans la cabine) correspondent à des circuits précis : ABS, phares, pompe à carburant, pompe de lave-glace, allumage, etc.
Un schéma indique généralement l’ampérage associé à chaque fonction. Par exemple, un fusible 10 A protège une ligne d’éclairage de faible puissance, tandis qu’un fusible 60 A ou plus sera réservé à l’alimentation de modules conséquents ou aux fusibles maxi. Sur certains modèles HDi, la pompe à carburant est protégée par un circuit de 10 A ou 25 A selon la configuration ; la documentation technique précise ces valeurs.
Exemples concrets : pompe à carburant et phares
Cas 1 — pompe à carburant : si la pompe à carburant ne démarre pas, le point de départ logique est le fusible identifié sur le schéma. Le fusible de la pompe (souvent mentionné comme F25/F26 selon le schéma) peut être inspecté visuellement pour vérifier s’il est grillé. Si le fusible est intact, le relais de pompe, souvent logé dans le même bloc, doit être testé. Un relais défectueux peut donner l’illusion d’une pompe hors service.
Cas 2 — phares : les circuits de phares sont repartis entre feux de route, feux de croisement et feux de position. Les fusibles dédiés aux côtés gauche et droit sont distincts (F30/F31/F32/F33 sur certains schémas). Un voyant de croisement qui s’éteint uniquement à droite oriente vers un fusible ou une ampoule grillée, tandis que les deux côtés simultanément signalent plutôt un problème au niveau du fusible principal, du relais général ou du commodo d’éclairage.
Une lecture attentive du schéma révèle aussi des circuits partagés : par exemple, l’allume-cigare peut partager un fusible avec l’équipement audio et l’éclairage de tableau de bord, selon l’année et l’équipement. Remplacer un fusible sans tenir compte de cette interconnexion peut conduire à une panne secondaire.
Pour les véhicules après 2002, certains schémas comportent des fusibles de plus forte valeur protégeant des modules électroniques ajoutés (navigation, capteurs de pluie, commandes au volant). La complexité grandissante nécessite des vérifications croisées : un fusible grillé peut être la conséquence d’un court-circuit dans un accessoire récent plutôt que du vieillissement d’un composant d’origine.
Conseil pratique : toujours vérifier le schéma correspondant à l’année exacte et au niveau d’équipement du véhicule avant d’intervenir, et noter la position de chaque fusible remplacé pour faciliter la traçabilité des interventions.
Insight : interpréter le schéma permet non seulement d’identifier le fusible fautif, mais aussi de comprendre les interactions entre circuits et d’éviter des remplacements inutiles.
Remplacement et diagnostic des fusibles et relais sur 206 2.0 HDi : étapes pas-à-pas
Le diagnostic efficace combine méthode et sécurité. Première étape : couper le contact et retirer la clé pour éviter tout risque d’arc électrique. Ensuite, repérer le bloc concerné en fonction des symptômes — habitacle pour lisez-lumières, compartiment moteur pour ventilateur ou pompe. Utiliser la pince fournie dans le couvercle pour extraire proprement le fusible sans endommager les broches.
Avant de remettre un fusible neuf, il faut définir la cause de la défaillance. Si un fusible grille immédiatement après son remplacement, cela indique un court-circuit ou une surcharge. Un contrôle visuel des fils, bornes et dispositifs connectés est alors indispensable. Un multimètre en position ohmmètre permet de vérifier la continuité du circuit et d’identifier les points de fuite vers la masse.
Procédure de test standard
1) Visuel : vérifier l’état du fusible et des connexions.
2) Test de tension : mesurer la présence d’alimentation en amont et en aval du fusible lorsque le contact est donné.
3) Test de relais : permuter un relais identique ou tester avec un outil de diagnostic pour confirmer la commutation.
4) Analyse des charges : débrancher l’élément protégé (ex. pompe, ventilateur) puis remplacer le fusible ; si le fusible tient, la charge est suspecte.
Outillage recommandé : une pince extractrice, un multimètre, quelques fusibles de rechange aux ampérages courants (5 A, 10 A, 15 A, 20 A, 30 A) et un jeu d’outils basiques. Il est crucial d’utiliser un fusible du même ampérage ; remplacer par un fusible plus fort expose à des surchauffes et risques d’incendie.
- 🔧 Couper le contact et sécuriser le véhicule avant toute manipulation.
- 🔍 Inspecter visuellement les fils et connecteurs pour signes de surchauffe.
- 🧰 Tester avec multimètre pour vérifier continuité et tension.
- ♻️ Remplacer avec le même ampérage et surveiller le circuit après réparation.
- 🏁 Consulter un professionnel pour les fusibles maxi ou circuits haute intensité.
Anecdote pratique : un propriétaire nommé Lucas a trouvé que sa 206 HDi coupait au démarrage. Après vérification, le fusible de la pompe à carburant était intact mais le relais collait. Le remplacement du relais a rétabli l’alimentation ; l’inspection ultérieure a révélé une cosse oxydée provoquant une perte de contact intermittente.
Interventions à confier aux pros : manipulations sur les fusibles de puissance (MAXI) et tout remplacement sur les circuits d’airbag ou d’ABS. Ces systèmes exigent réinitialisation et outils spécifiques pour garantir la sécurité fonctionnelle.
Insight : une procédure méthodique et des outils simples réduisent considérablement le temps de diagnostic et évitent des frais inutiles.
Fusibles de puissance, relais et boîtier moteur : rôle et précautions pour la 206 2l HDi
Les fusibles de puissance, souvent appelés fusibles MAXI, protègent les circuits à très fort courant tels que le ventilateur de refroidissement, l’ABS, l’unité de commutation intelligente et la pompe de direction. Leur valeur peut atteindre plusieurs centaines d’ampères (ex. 120 A, 60 A, 30 A). Ces éléments sont généralement situés sous la boîte à fusibles du compartiment moteur et exigent des précautions strictes pour toute intervention.
Les relais jouent un rôle de commutateur pour les charges lourdes ; ils commandent la pompe à carburant, le ventilateur de refroidissement et les phares. Sur la 206, des relais identifiés comme R1 à R4 (selon la variante) contrôlent notamment les feux antibrouillard, la pompe d’air secondaire et la corne. Le relais de la pompe à carburant est souvent logé à l’intérieur du bloc de fusibles, ce qui facilite son remplacement mais augmente la complexité du diagnostic.
| 🔢 Référence | ⚡ Ampérage | 🔧 Fonction |
|---|---|---|
| F1 | 70A 🔥 | Boîtier de contrôle multifonction 🔌 |
| F25 | 10A 🔋 | Pompe à carburant ⛽️ |
| F8 | 70A ⚙️ | Boîte à fusibles / relais principal 🛠️ |
| MAXI 2 | 260A ⚡️ | Ventilateur de refroidissement moteur 🌡️ |
Précaution légale et de sécurité : les fusibles à courant élevé nécessitent des compétences et des outils adaptés. En 2026, les constructeurs rappellent que toute intervention sur ces circuits par un non-professionnel peut annuler certaines garanties ou causer des dommages irréversibles.
Comment tester un relais ? En premier lieu, entendre le « clic » lors de l’activation est un indicateur simple mais insuffisant. Il faut mesurer la tension d’entrée et de sortie du relais, contrôler la continuité des contacts et, si possible, remplacer par un relais identique pour vérification croisée. Le remplacement est souvent peu coûteux mais résout fréquemment des pannes intermittentes.
Un point technique : certains modèles HDi intègrent des modules électroniques de gestion du moteur qui imposent une séquence d’initialisation après intervention sur les fusibles. Cela peut nécessiter un outil de diagnostic pour effacer des codes défauts et valider la remise en service.
Insight : ménager une marge de sécurité en confiant les fusibles maxi aux ateliers qualifiés évite des risques majeurs et garantit la pérennité des systèmes embarqués.
Études de pannes réelles et cas pratiques pour la 206 2l HDi : diagnostics et solutions
Le fil conducteur de cette section suit un atelier fictif, l’« Atelier Horizon Auto », et son technicien référent, afin d’illustrer des cas réels rencontrés en 2026. Ces études de cas montrent comment appliquer méthodologie et schéma pour résoudre des pannes courantes sur une 206 2.0 HDi. Chaque cas décrit le symptôme, le diagnostic, la solution et un conseil préventif.
Cas pratique 1 : voiture qui cale au ralenti
Symptôme : le véhicule cale parfois au ralenti puis redémarre normalement. Diagnostic : vérification des fusibles liés à l’injection et au calculateur révèle un fusible moteur intermittemment coupé (souvent F22 ou F26 selon le schéma). Solution : nettoyage des cosses, remplacement du fusible si nécessaire et contrôle du relais de pompe d’injection.
Conseil préventif : surveiller l’état des masses moteur et batterie ; une mauvaise masse peut provoquer des coupures intermittentes difficiles à diagnostiquer.
Cas pratique 2 : phares asymétriques ou non fonctionnels
Symptôme : un seul côté des feux de croisement fonctionne. Diagnostic : contrôle du fusible spécifique (ex. F32/F33) et test des ampoules. Si le fusible tient mais l’ampoule est bonne, vérifier les connecteurs et le commodo. Solution : remplacement des ampoules ou du fusible, et resserrage des cosses si oxydées.
Ces cas fréquents montrent l’importance d’une approche systématique : fusible → ampoule → relais → câblage. Aucun élément ne doit être ignoré pour éviter des réparations inutiles.
- 🔎 Symptômes courants à surveiller : perte de puissance, démarrage intermittent, feux absents, dysfonctionnement de l’essuie-glace.
- 🛡️ Actions recommandées : vérifier les fusibles, tester les relais, contrôler les masses et remplacer les connecteurs corrodés.
- 📅 Entretien préventif : inspection annuelle du réseau électrique et remplacement des fusibles fragilisés par l’âge.
Anecdote d’atelier : un collectionneur de 206 SW a signalé une panne récurrente de lève-vitres arrière. L’analyse révéla un fusible partagé avec l’éclairage intérieur et une surtension causée par un autoradio mal câblé lors d’une installation non professionnelle. La remise en état a nécessité la séparation des circuits et l’installation d’un fusible adapté.
Insight : les pannes électriques sur la 206 2.0 HDi sont souvent résolues par une démarche méthodique combinant lecture du schéma, tests ciblés et vérification des connexions ; cette approche évite coûts et délais inutiles.
Les questions qui changent tout
Où se trouve la boîte à fusibles de l'habitacle sur une 206 HDi ?
Sous la face avant, côté conducteur, en bas. Tourne le verrou du couvercle à 90° avec un tournevis plat ou une pièce, puis retire le couvercle.
Comment savoir si un fusible est grillé ?
Contrôle visuellement le filament métallique à travers la fenêtre du fusible. S'il est cassé ou fondu, remplace-le par un autre de même ampérage.
Pourquoi mes phares ne s'allument plus ?
Vérifie d'abord le fusible dédié sous le volant, puis les fusibles de puissance sous le capot. Si tout est bon, regarde le relais de phares.
Faut-il être électricien pour changer un fusible ?
Pour un fusible standard, non. Pour les fusibles MAXI et les circuits à fort courant, le fabricant recommande un professionnel qualifié.
